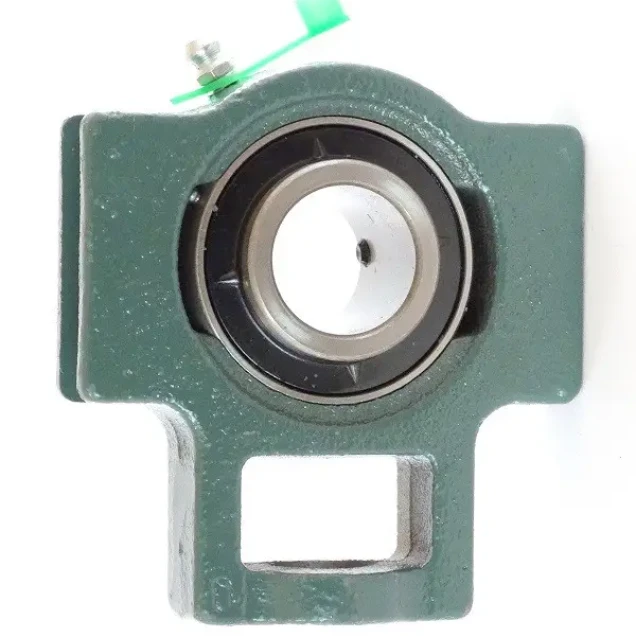

Підшипниковий вузол UCT 204 — це готовий до монтажу натяжний (або підвесний) вузол, який складається з корпусу для натягування з чавуну (T 204) та вставного підшипника зі сферичною зовнішньою обоймою (UC 204).
Завдяки сферичній посадці підшипника у корпусі вузол має властивість самоцентрування, що дозволяє компенсувати початкові перекоси вала та нівелювати неточності монтажу.
Цей тип вузла ідеально підходить для використання в системах, де необхідно регулювати натяг валу, наприклад, у конвеєрах. Його конструкція дозволяє компенсувати початкові перекоси валу.
Основні розміри:
- Внутрішній діаметр (d): 20 мм
-
Довжина корпусу (w): 94 мм
-
Ширина корпусу (a): 89 мм
-
Товщина виробу (j): 31 мм
-
Ширина внутрішнього кільця підшипника (Bi): 31 мм
-
Висота до центру осі обертання (e): 61 мм (від основи корпусу до центру підшипника);
-
Діаметр отвору для кріплення (s): 19 мм
-
Ширина паза для кріплення (o): 16 мм
-
Довжина паза для кріплення (q): 32 мм
Повне креслення з усіма розмірами — у вкладці «Зображення».
Призначення та вузли застосування:
-
Конвеєрні системи: Використовується в натяжних станціях легких конвеєрних стрічок та малих роликових конвеєрів.
-
Ланцюгові та пасові передачі: Вузли натягу в промислових приводах та сільськогосподарській техніці.
-
Інше обладнання: У машинах, де потрібне регулювання осі для компенсації зносу або забезпечення правильного натягу.
ВПГ® — український бренд середнього сегменту, продукція якого виготовляється за міжнародними стандартами, забезпечуючи гідне співвідношенняціни та якості.
Купити підшипниковий вузол UCT204 можна в нашому інтернет-магазині з доставкою по всій Україні.
