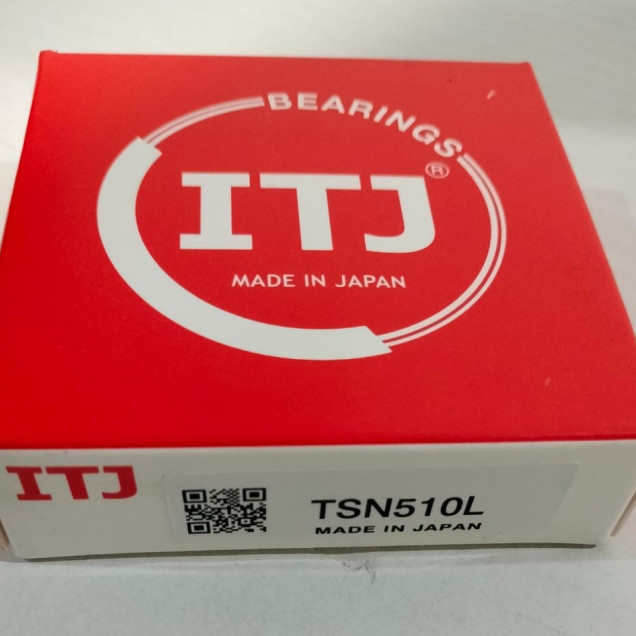

Ущільнення TSN510-L / виробник ITJ Japan

Ущільнення TSN510-L виробництва ITJ (Японія) — це комплект для ущільнення вала, призначений для використання з роз’ємними корпусами підшипників серії SNL 510 (або аналогічних типів SNL, SN).

Цей тип ущільнення — лабіринтне. Воно складається з двох частин: металевого кільця, яке фіксується на валу, та нерухомої частини, що вставляється в корпус.

Лабіринтна конструкція створює складний шлях для витоку мастила або проникнення забруднень, що дозволяє вузлу працювати при високих швидкостях обертання та температурах, де контактні гумові ущільнення швидко зношуються.

Основні технічні дані:

• Тип ущільнення: лабіринтне (безконтактне)

• Сумісність з корпусом: SNL 510 / SN 510

• Діаметр вала (d): 50 мм (стандарт для 510 серії)

• Максимальна швидкість обертання: практично необмежена (визначається лімітами підшипника)

• Робоча температура: від -50°C до +200°C

Призначення та вузли застосування:

• Сільськогосподарська техніка: приводні вали зерносушарок та елеваторного обладнання великої продуктивності, вузли вентиляторів подачі повітря в системах зберігання зерна, механізми стаціонарних кормозмішувачів.

• Промислове та виробниче обладнання: вали промислових вентиляторів та димососів, конвеєри з високою температурою експлуатації, приводи міксерів у харчовій та хімічній промисловості.

• Будівельна та спецтехніка: приводи стаціонарних дробарок, вузли грохотів, системи подачі матеріалів на цементних заводах.

• Спеціалізовані вузли: вузли передачі крутного моменту в умовах сильної запиленості та високих обертів, де потрібна мінімальна сила тертя.

Сумісність з підшипниками

Ущільнення TSN 510 L жорстко прив’язане до розмірів підшипників, які встановлюються в корпус SNL 510. Воно забезпечує герметизацію вала діаметром 50 мм для таких підшипників:

• 22210 K (сферичний роликовий, 50х90х23 мм) — кріпиться на вал за допомогою запірної втулки H 310. Лабіринт TSN 510 L встановлюється у внутрішню проточку кришки корпусу SNL 510, забезпечуючи захист цього підшипника від витоку мастила.

• 1210 K (сферичний роликовий, 50х90х20 мм) — також кріпиться втулкою H 210.

• 21310 K (сферичний роликовий, 50х110х27 мм) — використовується в корпусах SNL 510 при специфічних навантаженнях, лабіринт TSN 510 L підходить для ущільнення вала 50 мм у цій збірці.

 Аналоги та OEM-замінники:

SKF: TSN 510 L; FAG/INA: LER 510; NSK: L-510; NTN: L-510; John Deere: JD10024 (у складі корпусних вузлів певних серій). Claas: 0002154670 (використовується в оригінальних корпусних збірках)

Примітка: Лабіринтні ущільнення "L" найкраще працюють при горизонтальному розташуванні вала. У разі вертикального встановлення або при роботі в середовищі з великою кількістю рідини (вода, емульсії), рекомендується використовувати контактні ущільнення серії TSN..G або TSN..C.

Купити ущільнювальний комплект TSN 510 L можна в нашому інтернет-магазині з доставкою по всій Україні.
